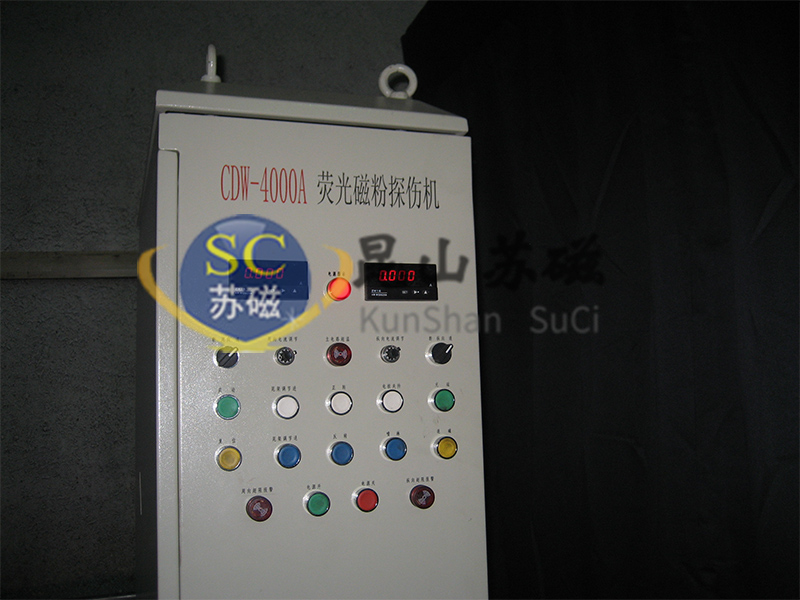

汽車半軸熒光磁粉探傷機CDW-4000半軸
【摘要】: |
一、 概述:
CDW-4000熒光磁粉探傷機系機電組合型半自動磁粉探傷設備,由電源控制系統、夾持磁化裝置、磁懸液系統等幾大部分組成,適用于以濕式磁粉法檢測由鐵磁性材料制成的半軸、管、棒類零件的表面及近表面因鑄造、鍛造、加工、疲勞等各種原因引起的裂紋和各種細微缺陷。
本設備采用手動、自動兩種運行方式,由可編程控制器(OMRON PLC)集中控制。手動時,可進行每個功能的單步獨立操作;自動時,設備自動執行PLC內部程序,工件上料到位夾緊后,按啟動按鈕,可實現工件的轉動——噴淋——磁化——二次轉動觀察等一系列動作。手動退磁后松開工件。周向磁化采用直接通電,縱向磁化采用兩組異形結構的線圈,具有良好的磁化效果。交流磁化均帶斷電相位控制,具有較好的剩磁穩定度,既適用于連續法探傷檢查,又適用于剩磁法探傷檢查。復合磁化在工件上形成旋轉磁場,一次性全方位顯示磁跡,具有較高的工作效率。
二、 主要技術參數:
2.1、磁化方式:周向、縱向、復合三種磁化方式;
2.2、周向磁化電流:AC 0-4000A有效值,連續可調;
2.3、縱向磁化磁勢:AC 0-24000AT有效值,連續可調;
2.4、周向退磁電流:AC 4000-0A有效值,連續可調;
2.5、縱向退磁磁勢:AC 24000-0AT有效值,連續可調;
2.6、電極間距:0-1000mm(電動可調);
2.7、暫載率:≥25%;
2.8、夾持方式:氣動夾緊;
2.9、運行方式:手動/自動;
2.10、探傷靈敏度:15/50A1型試片清晰顯示;
2.11、探傷節拍:約25秒/件(上下料及觀察時間除外,探傷時間和工藝過程可根據需方實際需要,程序可調整);
2.12、電源:三相四線 380V±5% 50Hz 150A;
2.13、暗房尺寸: 2600mm (L)×2200mm (W)×2200mm (H)
探傷機尺寸:2100mm (L)×750mm (W)×1500mm (H)(含噴淋架高度),
2.14、使用環境:溫度-5℃+40℃,相對濕度≤80%,無腐蝕氣體、粉塵及中高頻干擾;
2.15、重量:約1900Kg。
